– Gummiöverdrag

Gummiöverdrag till vippströmställare i utsatta miljöer

Info
Ladda ner

Gummiöverdrag till vippströmställare för applikationer där strömställaren används i utsatta miljöer. Mycket tålig design, skyddar från till exempel damm, solljus, de flesta syror och smörjolja.

APM Hexseal har täckningshuvar i flera olika varianter, bl.a. ett utförande med sekundär inre tätning för riktigt tuffa förhållanden. Finns även en modell där vippan är delvis exponerad.
Normalt i grått utförande men även andra kulörer finns tillgängliga.

Utförande med gängat mutterfäste och silikongummi som tätande material.

  • Upp till IP68 i tätningsgrad
  • Motstår 103 bar externt tryck.

Tekniska data

Mutter Mässing, förnicklad
Material Silikon A-A-59588, Class 3A, GR50
Temperaturområde -75° C to +204° C

Dimensioner

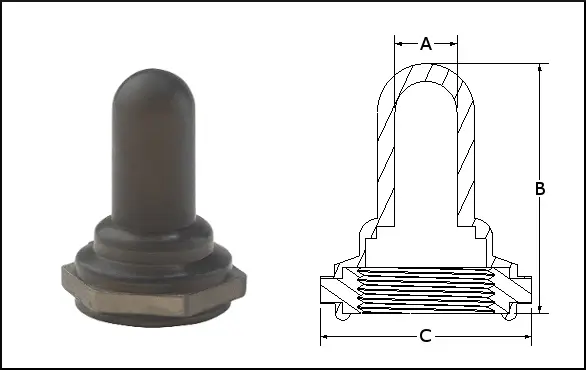

Toggle-Fig-2

Artikelnummer MIL-nr Gänga Max vipphöjd Innerdiameter (A) Höjd (B) Nyckelvidd/
Ytterdiameter (C)		 Måttenhet
1131/26 - 15/32-32 UNS-2B 22.86mm 5.38mm 27.76mm 15.88mm Tum
50154 - 15/32-32 UNS-2B 23.50mm 7.62mm 28.19mm 15.88mm Tum
C1131/28 - 15/32-32 UNS-2B 18.03mm 5.56mm 23.80mm 15.88mm Tum
IN1030 - 15/32-32 UNS-2B 16.76mm 5.56mm 21.44mm 15.88mm Tum
IQ1030 - 15/32-32 UNS-2B 18.67mm 6.35mm 24.77mm 22.22mm Tum
N5030L M5423/05-01 1/4-40 UNS-2B 9.40mm 1.57mm 12.70mm 9.53mm Tum
N5030S - 1/4-40 UNS-2B 12.70mm 1.57mm 15.08mm 9.53mm Tum
1131/26 M12x.75 - M12 x 0.75 6H 22.86mm 5.72mm 27.76mm 15.88mm Metrisk
1131/26 M12x1 - M12 x 1 6H 22.86mm 5.72mm 27.76mm 15.88mm Metrisk
1131/31 M12 - M12 x 1 6H 16.97mm 6.50mm 21.59mm 15.88mm Metrisk
1131/40 - M12 x 1 6H 16.97mm 5.95mm 21.83mm 15.88mm Metrisk
C1131/41 - M12 x 0.75 6H 16.08mm 5.30mm 21.60mm 15.88mm Metrisk
IN1030 RFI M5423/01-02 15/32-32 UNS-2B 16.76mm 5.56mm 21.44mm 15.88mm Tum

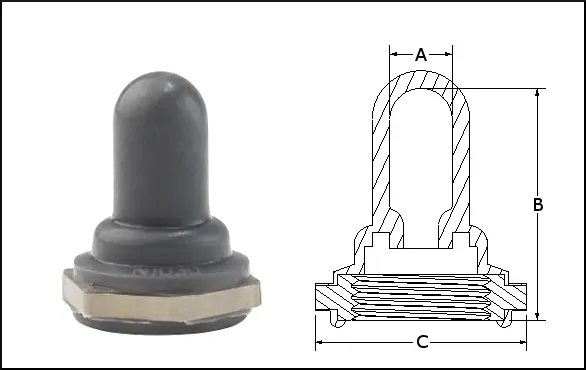

t1

Artikelnummer MIL-nr Gänga Max vipphöjd Innerdiameter (A) Höjd (B) Nyckelvidd/
Ytterdiameter (C)		 Måttenhet
C1131/27 - 15/32-32 UNS-2B 18.03mm 5.56mm 23.80mm 15.88mm Tum
N1030 M5423/01-01 15/32-32 UNS-2B 16.76mm 5.56mm 21.44mm 15.88mm Tum
N5030 M5423/04-01 1/4-40 UNS-2B 7.87mm 2.64mm 10.72mm 9.53mm Tum

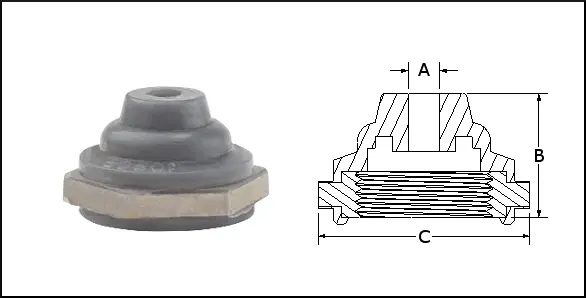

3

Artikelnummer MIL-nr Gänga Halsdiameter (A) Höjd (B) Nyckelvidd/
Ytterdiameter (C)		 Vippdiameter
(Min.-Max.)		 Måttenhet
1132/60 - 15/32-32 UNS-2B 4.06mm 7.87mm 15.88mm 4.32-5.08mm Tum
C1132/20 - 15/32-32 UNS-2B 2.77mm 11.10mm 15.88mm 2.92-6.10mm Tum
C1132/26 - 15/32-32 UNS-2B 5.33mm 21.54mm 15.88mm 6.86-7.24mm Tum
N1030B M5423-02-01 15/32-32 UNS-2B 2.77mm 11.10mm 15.88mm 2.92-6.10mm Tum
1132/17 M5x0.5 - M5 x 0.5 6H 1.10mm 5.70mm 8.00mm 1.57-4.78mm Metrisk
1132/33 M12x1 - M12 x 1 6H 2.36mm 11.10mm 15.88mm 2.92-6.10mm Metrisk
1132/60 M12 - M12 x 1 6H 4.06mm 7.87mm 15.88mm 4.32-5.08mm Metrisk

Tillverkare: APM Hexseal
